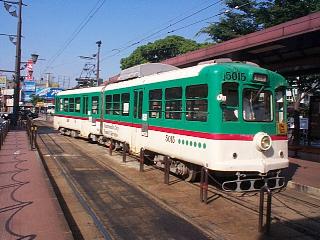

５０００形諸元表

D02641_2

【車両諸元】
形式 ５０００形
車種 ２軸ボギー連接電動客車
車号 ５０１１ＡＢ ５０１４ＡＢ ５０１５ＡＢ
車両認可 製造 １９７６年１１月５日 １９７８年１２月１５日（増加届）
自重 １０．９９３＋１１．４０４ｔｏｎ（冷改後）
定員 座席２７人×２、立席３８人×２
最大寸法 長さ ９，２００ｍｍ×２
幅 ２，４００ｍｍ
高さ ３，１７５ｍｍ（ボディー）
３，８０５ｍｍ（Ｚパンタ折り畳み）
台車 動台車ＯＫ−１０Ｃ（川崎車両）
従台車ＯＫ−１０Ｄ（川崎車両）
車輪径６６０ｍｍ
車軸 ジャーナル ８５×１４０ｍｍ
ホイールフット １２２×１４３．５ｍｍ（ＯＫ−１０Ｃ）
１２２×１７０ｍｍ（ＯＫ−１０Ｄ）
ギア比 １４：９４
主電動機 直流直捲型電動機ＴＤＫ−８２８Ａ（東洋電機）
３００Ｖ、３８ｋＷ×２×２
駆動方式 平行カルダン式
制御方式 自動総括式
制御器 自動総括式ＥＳ−５８Ｂ（東洋電機）
制動機 非常弁付空気及び電気式直通式ＳＭＥ（東洋電機）
集電装置 Ｚ形パンタグラフ
電源装置
冷房装置 ＦＤＡ２２２５−２（富士電機）
２５，０００ｋｃａｌ／ｈ
車内設備 自動放送装置
降車合図ボタン なし
整理券発行器 Ｎ−２　４台（奈良工業）
電光式
運賃表示器		 ＤＦＡ−９６３４−２４１４０型
４台（三陽電機製作所）
自動両替機 循環型自動両替器ＲＸＢＬＨ　２台
カードリーダー 横型片方向２台、縦型片方向２台、
縦型双方向２台（三陽電機製作所）
車外設備 方向幕 手動巻取式
全負荷時 牽引力 ８１４ｋｇ×２
速度 ３３．２ｋｍ／ｈ
製造所 車体・艤装 川崎車両
製造年月 １９５７年４月
竣工日 １９７７年１月２５日 １９８０年１月１０日
運行開始日 １９７６年１１月６日 １９７８年１２月２６日 １９７９年４月６日
前所有車 西日本鉄道福岡市内線
１０１１ＡＢ		 西日本鉄道福岡市内線
１０１４ＡＢ		 西日本鉄道福岡市内線
１０１５ＡＢ

【コメント】
　ラッシュ時の積み残し解消を目的に西鉄福岡市内線で廃車となった１０００形連節車を、１９７６年度と１９７８年度の２回にわたって２編成ずつ譲受。
　９７００形の増備に伴い、５０１０ＡＢ号は１９９９年３月３１日付けで廃車となった。
